Węzły cieplne dla spółdzielni i wspólnot mieszkaniowych
Zarządzanie budynkiem wielorodzinnym wymaga stałej troski o komfort mieszkańców, kontrolę kosztów oraz niezawodne działanie infrastruktury technicznej. Jednym z najważniejszych elementów instalacji jest węzeł cieplny, który przekazuje energię do systemu centralnego ogrzewania i przygotowania ciepłej wody użytkowej.
Prawidłowo zaprojektowany i dobrany węzeł cieplny pomaga ograniczyć straty energii, usprawnia sterowanie instalacją i zapewnia stabilne parametry jej pracy. Gebwell projektuje prefabrykowane węzły cieplne dopasowane zarówno do modernizowanych bloków, jak i nowych budynków wielorodzinnych.
Co to jest węzeł cieplny i jak działa?
Węzeł cieplny to zintegrowany zestaw wymienników, pomp, automatyki, zabezpieczeń i armatury. Jego zadaniem jest odebranie energii z sieci ciepłowniczej lub innego źródła, dostosowanie jej parametrów i przekazanie do instalacji znajdujących się w budynku.
W budynkach wielorodzinnych urządzenie najczęściej zasila instalację centralnego ogrzewania oraz układ przygotowania ciepłej wody użytkowej. Może również obsługiwać wentylację, nagrzewnice albo inne obiegi technologiczne. Automatyka dostosowuje parametry pracy między innymi do temperatury zewnętrznej i aktualnego zapotrzebowania obiektu.
Rodzaje węzłów cieplnych
Konstrukcja i zakres działania węzła powinny odpowiadać rzeczywistym potrzebom budynku. Najczęściej stosuje się następujące rozwiązania:
Węzły jednofunkcyjne
Obsługują jeden układ, zwykle instalację centralnego ogrzewania. Sprawdzają się w obiektach, w których ciepła woda użytkowa przygotowywana jest przez oddzielne urządzenie lub z innego źródła.
Węzły dwufunkcyjne
Jednocześnie zasilają instalację centralnego ogrzewania i odpowiadają za przygotowanie ciepłej wody użytkowej. To najczęściej wybierane rozwiązanie do bloków, apartamentowców oraz innych budynków wielorodzinnych.
Węzły wielofunkcyjne
Mogą dodatkowo obsługiwać wentylację mechaniczną, nagrzewnice lub obiegi technologiczne. Każda instalacja wymaga odpowiedniego określenia parametrów i sposobu sterowania.
Węzły hybrydowe
Łączą ciepłownictwo systemowe z innym źródłem energii, na przykład pompą ciepła. Pozwalają wykorzystywać poszczególne źródła zgodnie z zapotrzebowaniem budynku i przyjętą strategią energetyczną.
Jak dobrać węzeł cieplny do budynku wielorodzinnego?
Dobór węzła cieplnego powinien rozpocząć się od analizy technicznej obiektu. Zbyt mała moc może powodować problemy z utrzymaniem temperatury i dostępnością ciepłej wody podczas największego poboru. Przewymiarowanie zwiększa natomiast koszty inwestycyjne i może pogarszać warunki pracy instalacji.
Podczas projektowania należy uwzględnić przede wszystkim:
- powierzchnię, kubaturę i przeznaczenie budynku,
- liczbę mieszkań i użytkowników,
- stan termoizolacji oraz parametry stolarki okiennej i drzwiowej,
- zapotrzebowanie na centralne ogrzewanie i ciepłą wodę użytkową,
- współczynnik jednoczesności poboru ciepłej wody,
- rodzaj instalacji odbiorczej, np. grzejniki, ogrzewanie płaszczyznowe lub nagrzewnice,
- parametry sieci ciepłowniczej albo lokalnego źródła energii,
- wymiary pomieszczenia technicznego i drogę transportu urządzenia.
Po termomodernizacji zapotrzebowanie na energię może być znacznie niższe niż wcześniej. Dlatego przy wymianie starego węzła nie należy automatycznie wybierać urządzenia o identycznej mocy. Parametry trzeba ponownie obliczyć na podstawie aktualnego stanu budynku.
Jak nowoczesny węzeł cieplny pomaga ograniczać koszty?
Sam montaż nowego urządzenia nie gwarantuje konkretnego poziomu oszczędności. Odpowiednio dobrany, wyregulowany i serwisowany węzeł może jednak ograniczać straty oraz dopasowywać pracę instalacji do rzeczywistego zapotrzebowania.
Na efektywność energetyczną wpływają między innymi właściwy dobór mocy, sprawna wymiana ciepła, automatyczna regulacja pogodowa, prawidłowe zrównoważenie instalacji, izolacja elementów i możliwość monitorowania parametrów pracy. Dla zarządcy oznacza to większą kontrolę nad zużyciem energii oraz szybsze wykrywanie nieprawidłowości.
Projektowanie węzłów cieplnych w technologii 3D
Modernizacja węzła w istniejącym bloku często wiąże się z niewielkim lub trudno dostępnym pomieszczeniem technicznym. Modelowanie 3D pozwala dopasować rozmieszczenie podzespołów do dostępnej przestrzeni i uwzględnić drogę transportu jeszcze przed rozpoczęciem produkcji.
Projekt 3D pomaga również wykryć możliwe kolizje z innymi instalacjami, zapewnić dostęp do elementów serwisowych i przygotować urządzenie do sprawnego połączenia z istniejącą instalacją. Ma to szczególne znaczenie podczas modernizacji starszych budynków wielorodzinnych.

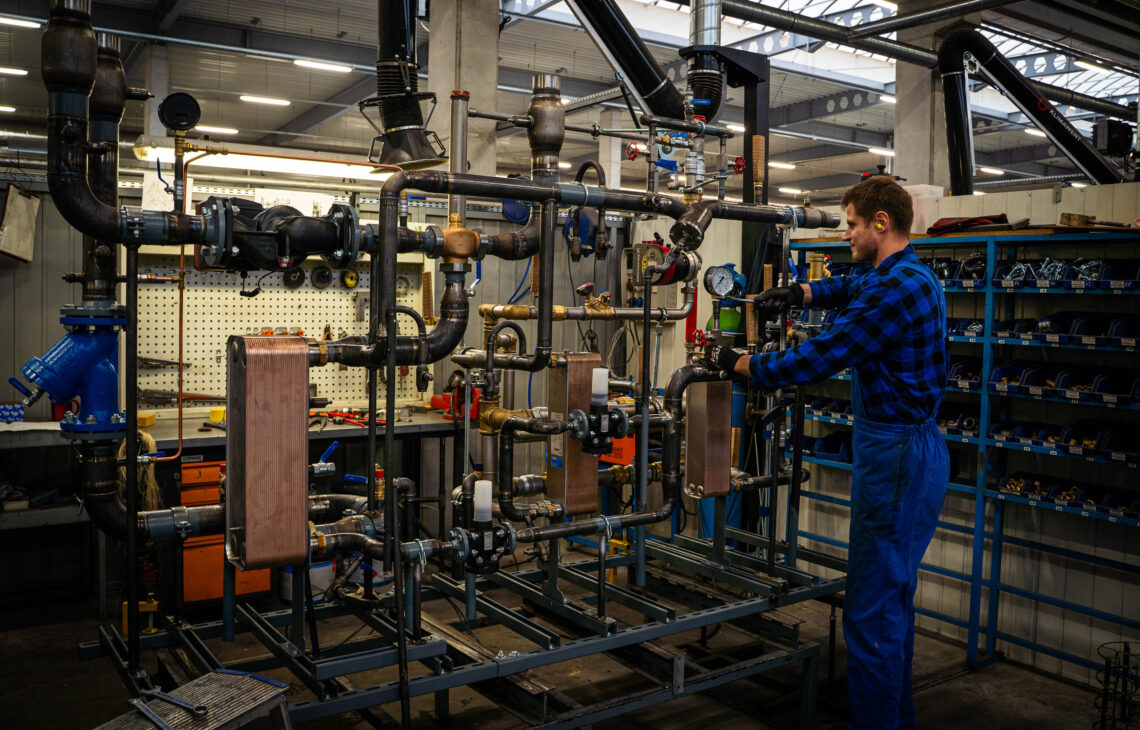

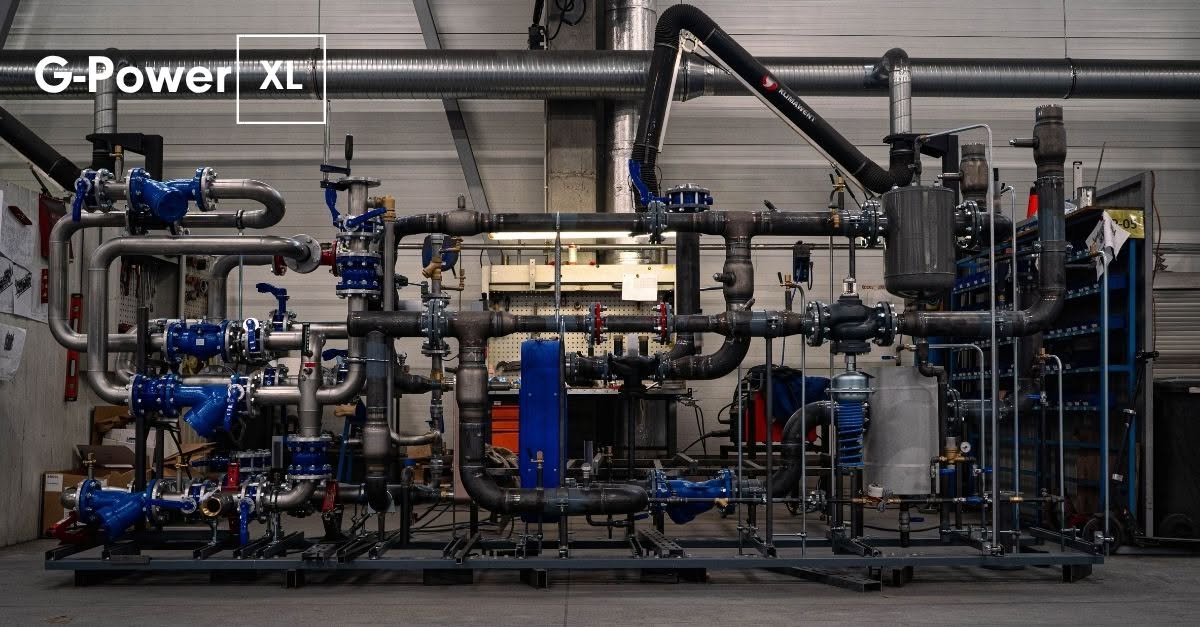

Prefabrykowane i modułowe węzły cieplne Gebwell
Węzły Gebwell mogą być wykonywane jako konstrukcje prefabrykowane i modułowe. Znaczna część prac odbywa się w kontrolowanych warunkach produkcyjnych, co ogranicza zakres montażu w samym budynku.
Podział urządzenia na moduły ułatwia wniesienie go przez wąskie korytarze, drzwi piwniczne i klatki schodowe. Pozwala to uniknąć części uciążliwych prac budowlanych, skrócić montaż na obiekcie oraz ograniczyć przerwy w dostawie ogrzewania i ciepłej wody.
Korzyści dla spółdzielni i wspólnoty mieszkaniowej
- stabilna praca instalacji centralnego ogrzewania i przygotowania ciepłej wody,
- dopasowanie parametrów do rzeczywistego zapotrzebowania budynku,
- większa kontrola nad zużyciem energii i pracą systemu,
- łatwiejszy dostęp do podzespołów podczas przeglądów i serwisu,
- krótszy montaż dzięki prefabrykacji i konstrukcji modułowej,
- możliwość dopasowania węzła do małych lub nietypowych pomieszczeń.
Kiedy warto przeprowadzić modernizację węzła cieplnego?
Modernizację warto rozważyć, gdy obecna instalacja jest wyeksploatowana, często ulega awariom, generuje wysokie straty albo nie pozwala skutecznie regulować parametrów pracy. Powodem może być również termomodernizacja budynku, zmiana sposobu jego użytkowania lub planowane połączenie systemu z nowym źródłem energii.
Niepokojącymi sygnałami są między innymi częste naprawy, problemy z utrzymaniem temperatury, wahania temperatury ciepłej wody, brak nowoczesnej automatyki oraz utrudniony dostęp do części zamiennych. Decyzję powinna poprzedzić analiza techniczna i ekonomiczna, która określi, czy wystarczy wymiana wybranych elementów, czy uzasadniona będzie modernizacja całego węzła.
Węzły cieplne Gebwell projektowane na miarę
Gebwell projektuje i produkuje węzły cieplne dostosowane do parametrów konkretnego budynku, źródła energii i potrzeb użytkowników. Proces może obejmować analizę wymagań, dobór parametrów, przygotowanie projektu 3D, prefabrykację oraz dostawę urządzenia na miejsce inwestycji.
Indywidualne podejście umożliwia przygotowanie rozwiązania dopasowanego pod względem mocy, funkcjonalności, wymiarów oraz sposobu montażu zarówno dla modernizowanego bloku, jak i nowej inwestycji mieszkaniowej.
Najczęściej zadawane pytania
Jaki węzeł cieplny wybrać do bloku?
W budynkach wielorodzinnych często stosuje się węzły dwufunkcyjne, które obsługują centralne ogrzewanie i przygotowanie ciepłej wody użytkowej. Ostateczny wybór powinien wynikać z obliczeń zapotrzebowania oraz analizy instalacji.
Czy węzeł cieplny można dopasować do małego pomieszczenia?
Tak. Projektowanie 3D i konstrukcja modułowa pozwalają uwzględnić ograniczenia pomieszczenia oraz wąskie ciągi komunikacyjne prowadzące do miejsca montażu.
Jak długo trwa wymiana węzła cieplnego?
Czas zależy od zakresu prac, warunków technicznych oraz przygotowania istniejącej instalacji. Zastosowanie prefabrykowanych modułów może skrócić prace na obiekcie i ograniczyć przerwę w dostawie ciepła.
Czy nowy węzeł cieplny zmniejszy rachunki za ogrzewanie?
Nowoczesny węzeł może ograniczyć straty energii i lepiej dostosować pracę instalacji do zapotrzebowania. Rzeczywisty efekt zależy również od stanu budynku, termoizolacji, instalacji wewnętrznych i sposobu eksploatacji.
Czy węzeł cieplny może współpracować z pompą ciepła?
Tak. Odpowiednio zaprojektowany układ hybrydowy może łączyć ciepłownictwo systemowe z pompą ciepła lub innym źródłem energii.
Zamów dobór i wycenę węzła cieplnego
Planujesz wymianę węzła cieplnego w spółdzielni lub wspólnocie mieszkaniowej? Szukasz rozwiązania do nowego budynku wielorodzinnego? Skontaktuj się z ekspertami Gebwell. Przeanalizujemy potrzeby obiektu, dobierzemy odpowiednie parametry i przygotujemy indywidualną ofertę dopasowaną do warunków technicznych inwestycji.
